1范圍

本規程規定了蓄電池檢驗方法、 檢驗要求以及注意事項等內容,適用于福建 省電力有限公司所屬的變電站、 電廠中的閥控式密封鉛酸蓄電池的檢驗。 鎘鎳蓄 電池的檢驗也可參照執行。

本規程不包括蓄電池運行維護部分工作內容。

2規范性引用文件

下列文件中的條款條文通過本標準規程的引用而成為本標準規程的條款文。 本規 程出版時,使用本規程的各方應探討使用下列標準新版本的可能性。

《閥控式密封鉛酸蓄電池訂貨技術條件》(DL/T637— 1997)

《固定型防酸式鉛酸蓄電池技術條件》(GB13337.1— 91)

《電力系統用蓄電池直流電源裝置運行與維護技術規程》(DL/T724— 2000) 《福建省電力有限公司電力系統直流電源裝置及蓄電池檢修維護規程(試行)》 閩電發 [2003]645號

3檢驗要求和檢驗周期

3.1 檢驗要求

新安裝蓄電池的檢驗項目按本規程的部項目進行,定期檢驗項目則按 Δ號的 項目進行。

3.2 檢驗周期

鎘鎳蓄電池每年必須進行次核對性的容量試驗。

新安裝或大修后的閥控式密封鉛酸蓄電池應進行核對性放電試驗,以后每隔 2~3年進行次核對性試驗,運行了滿 6年的閥控式密封鉛蓄電池,應每年做 次核對性放電試驗。

4外部檢查

4.1銘P參數

檢查蓄電池銘P參數應與設計參數相同。

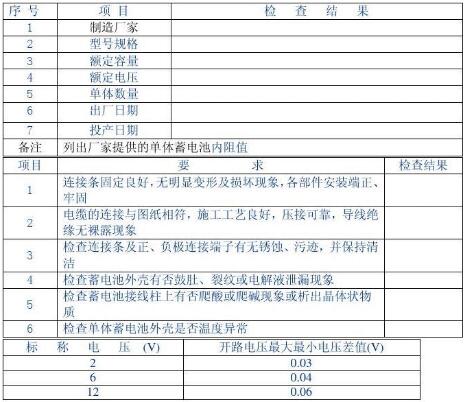

表 2 蓄電池銘P參數

1.1 外觀及接線檢查

逐個目測檢查蓄電池外觀, 不應有變形、 污跡, 蓄電池間連接可靠、 無銹蝕。 檢查項目和結果滿足表 3要求。

1.2 Δ試驗環境檢查

用溫度計測量蓄電池室溫度, 要求蓄電池室的環境溫度保持在 5℃~35℃之 間。

2 性檢測及開路電壓試驗

2.1 性檢測

用萬用表逐個檢查蓄電池性,如發現性錯誤,立即糾正。

2.2 Δ開路電壓試驗

對于閥控式密封鉛酸蓄電池,在環境溫度 5℃~35℃的條件下,完充電后 靜置至少 24h ,測量各個蓄電池的開路電壓,其所測蓄電池組中的單個蓄電池電 壓大值與小值的差值應符合表 4的規定值。

表

3 Δ蓄電池組容量試驗

3.1 兩組閥控式密封鉛酸蓄電池的核對性放電試驗

如果變電站或發電廠具有兩組蓄電池, 則組運行, 另組斷開負荷, 進行 核對性放電試驗。

試驗環境溫度應在 5℃~35℃范圍內, 將蓄電池組完充電, 然后靜置 1h ~ 24h, 待蓄電池溫度與試驗環境溫度基本致時開始放電, 放電過程中試驗環境溫 度應保持基本穩定。

蓄電池放電開始時, 測量并記錄蓄電池組放電前開路電壓、 溫度、 開始時放 電電流與電壓。 蓄電池溫度是指放電開始槽外壁中心的溫度。 蓄電池組放電過 程中,其 10h 率放電電流 I 10的電流波動不得超過±1%,若需人工調整,放電電 流不得超過規定值的±5%,調整時間不得超過 20s 。

蓄電池組放電期間, 應測量并記錄環境溫度、 蓄電池電壓、 放電電流和放 電時間。 其測量時間間隔:10h 率容量蓄電池組為 1h , 1h 率容量蓄電池組為 10min 。 放電末期要隨時監視測量并記錄,以便確定蓄電池放電到終止電壓時的準確時 間。

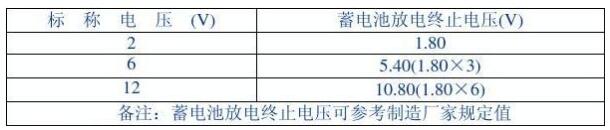

當其中有只蓄電池電壓降至表 5的規定值時, 停止放電, 計算容量。 如 果次核對性放電, 就達到蓄電池額定容量, 核對性放電試驗結束, 蓄電池充 滿容量即可投入運行。

若次核對性放電結束后,達不到蓄電池額定容量,隔(1~2h )后,再 用 I 10電流進行恒流限壓充電→恒壓充電→浮充電方式。反復充、放電 2~3次, 蓄電池容量可以得以恢復。 若經過 3次核對性充放電, 蓄電池組容量達不到額 定容量的 80%以上,可認為此組蓄電池使用年限已到,應安排更換。

蓄電池組的充電方式、充電程序按照制造廠家技術說明進行。

表

如果變電站或發電廠中只有組閥控式密封鉛酸蓄電池, 不能退出運行, 就 無法進行核對性放電試驗。只能用 I 10電流恒流放出額定容量的 50%,在放電 過程中,蓄電池組電壓不得低于 2V ×N (或 6V ×N ,或 12V ×N, 其中 N 為蓄 電池數)。放電后立即用 I 10電流進行恒流限壓充電→恒壓充電→浮充電方式, 反復充、放電 2~3次,蓄電池組容量即可得到恢復,蓄電池組存在的缺陷也能 得到發現并加以處理。

3.3 Δ鎘鎳蓄電池組的核對性放電試驗

3.3.1 兩組鎘鎳蓄電池組

如果變電站或發電廠有兩組蓄電池, 則組運行, 另組斷開負荷, 進行 核對性放電試驗。

放電時, 用 I 5電流恒流放電, 終止電壓為 1V×N , 在放電過程中, 每隔 0.5h 測量記錄蓄電池組電壓值,每隔 1h 測量記錄每個蓄電池的電壓值。若放充 三次均達不到蓄電池額定容量的 80%以上, 可認為此組蓄電池使用年限已到, 并 安排更換。

3.3.2 組鎘鎳蓄電池組

如果變電站或發電廠中只有組鎘鎳蓄電池, 不能退出運行, 就無法進行 核對性放電試驗。只允許用 I5電流恒流放出額定容量的 50%。在放電過程中,每 隔 0.5h測量記錄蓄電池組電壓值,若蓄電池組電壓值下降到 1.17V×N ,應停止放電。并及時用 I5電流進行恒流限壓充電→恒壓充電→浮充電方式,反復 充、放電 2~3次,蓄電池組容量即可得到恢復,蓄電池組存在的缺陷也能得到 發現并加以處理。

4 蓄電池組容量考核

蓄電池組允許進行三次充放電循環。 放電試驗時, 當整組蓄電池中, 電壓 低的單體蓄電池達到放電終止電壓時, 應停止放電。 對于新安裝的蓄電池組進行 核對性容量試驗達到 90%額定容量為合格, 95%為優良。

對于投入運行后進行檢修試驗的蓄電池組, 在三次充放電循環之內, 若達不 到額定容量的 80%,此組蓄電池為不合格。

如果只是個別蓄電池容量不足, 可對個別蓄電池進行更換。 并用單個蓄電池 的充放電裝置進行試驗,合格后投入運行。

對于變電站只有組蓄電池的 50%核對性容量放電試驗, 考核蓄電池是否合 格,需查閱制造廠家提供的蓄電池放電曲線。

5 蓄電池組容量的折算

蓄電池放電溫度如果不是 25℃, 則需將實測容量 C t 按以下公式換算成 25℃ 基準溫度的實際容量 C e :

C e = Ct /[1+K(t-25)]

式中:t —— 放電開始時蓄電池溫度,℃;

K ——溫度系數, 10h 率容量試驗時, K =0.006/℃; 1h 率容量試驗時, K =0.01/℃;

6 Δ浮充蓄電池組運行電壓偏差值試驗

蓄電池按上述 10h 率容量試驗合格后,方可進行本試驗。

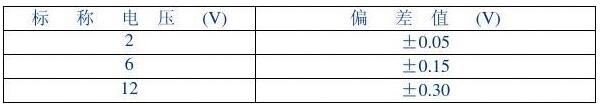

蓄電池組在正常浮充狀態運行,運行 3~6個月后,在浮充狀態下,測量蓄 電池組電壓, 求取平均值, 再逐只測量蓄電池電壓。 蓄電池電壓與平均值 的偏差應不大于表 6的規定值。

7 主要試驗儀器儀表

測量電解液密度用的密度計、 測量電解液溫度用的溫度計、 紅外感應型溫度計、室外用溫度計、 4-1/2數字萬用表、電池容量測試器、微歐計內阻測試儀; 以及其他安用具和直流充電裝置、 蓄電池廠家提供的有關技術資料、 放電曲線 等。
